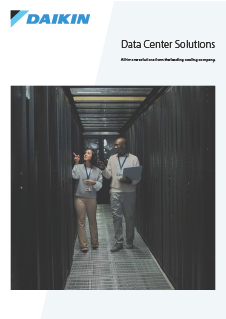

Data_Center_Solutions_Product catalogue_ECPEN26-410A_English
PDF | 886.56KB
Soluzioni dedicate per centri dati
Coordinamento globale - focus locale.La rete globale Daikin può offrire competenze dedicate ovunque sia la tua sede.
Soluzione con refrigeratori - Solo freddo
- Gamma di capacità di raffreddamento: 150 – 1950 kW
- Efficienza di prim'ordine
- Compressore a vite con Inverter Daikin
- Nuovo design del ventilatore Daikin
- 4 versioni di efficienza
- 3 configurazioni di rumorosità

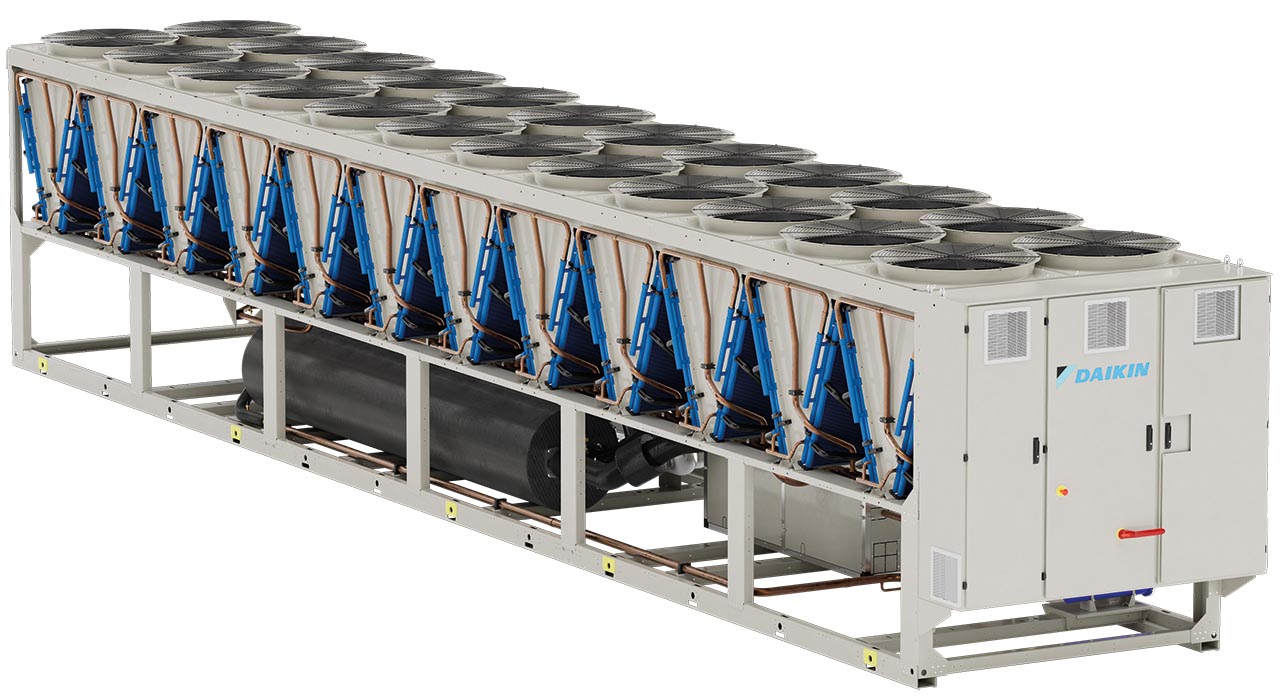

Soluzione con refrigeratori - free cooling
- Gamma di capacità di raffreddamento: 150 – 1950 kW
- Efficienza di prim'ordine
- Compressore a vite con Inverter Daikin
- Nuovo design del ventilatore Daikin
- 4 versioni di efficienza
- 3 configurazioni di rumorosità
Unità CRAH Pro-W
- Gamma di modelli con capacità di raffreddamento da 200 kW a 700 kW
- Elevata efficienza per ridurre il PUE del sistema
- Tecnologia per ventilatori EC Daikin integrata
- Test di fine linea in-house condotti su ogni unità prima della spedizione
- Capacità di produzione di grandi volumi a livello globale nella regione EMEA, con capacità scalabile
- Ingombri ridotti
- Comandi intelligenti integrati e filtri per bassi livelli di distorsioni armoniche
Refrigeratori in free cooling
Refrigeratori compatti per free cooling fino a 2.150 kW
La gamma di refrigeratori monta compressori a vite dotati di variatori di frequenza (VFD) progettati e prodotti internamente, per una maggiore affidabilità ed efficienza. Il VFD consente la modulazione precisa dei carichi di raffreddamento; la gamma include unità con capacità fino a 2.150 kW e refrigeratori con compressori Scroll con capacità fino a 1.344 kW.
Nonostante le elevate capacità di raffreddamento, i prodotti Daikin sono compatti e sono installabili in spazi ristretti. Ciò vale in particolare per le unità in free cooling con una configurazione non superiore all'ingombro dell'unità.
Daikin offre diversi tipi di free cooling, tra cui sistemi senza glicole. La configurazione specifica per centri dati include un filtro per armoniche attivo, integrato direttamente nel quadro elettrico dell'unità, per ridurre gli ingombri.
- Free cooling per costi di esercizio più bassi
- Ingombro ridotto ed elevate capacità di raffreddamento
- Versioni free cooling, senza glicole
- Compressore a vite con VFD per una maggiore affidabilità ed efficienza
- Max. temperatura dell'acqua in uscita: +30°C
- Min. temperatura esterna: -30°C
- Max. temperatura esterna +55°C

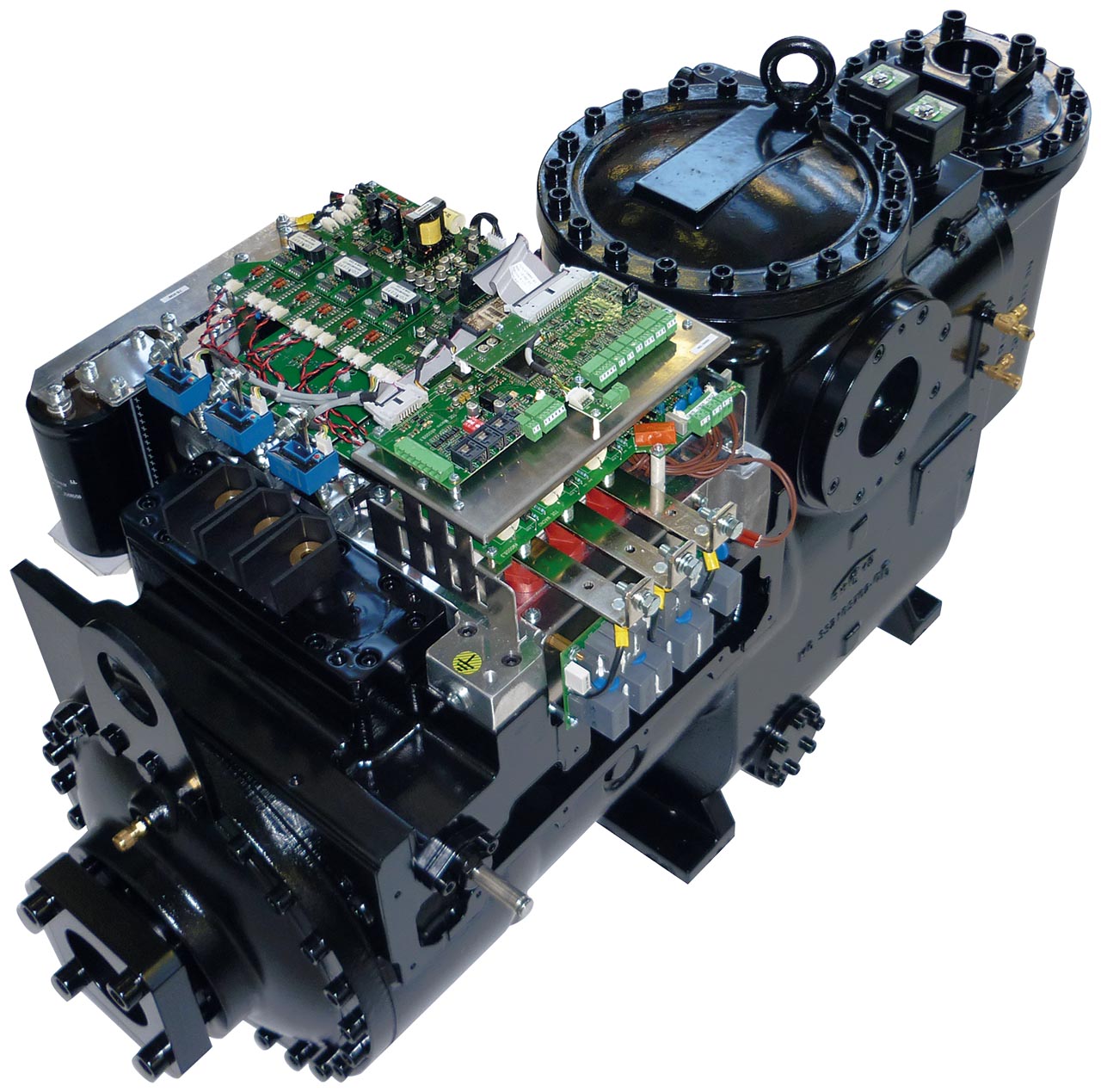

Il cuore dei nostri refrigeratori
Daikin offre tecnologie progettate per garantire affidabilità e durevolezza, anche in condizioni ambientali difficili. È il caso del compressore a vite dotato di VFD, progettato e prodotto internamente da Daikin per garantire una maggiore affidabilità ed efficienza. L'integrazione del VFD appositamente progettato e il design ottimizzato della vite ne aumentano l'efficienza energetica e lo distinguono dagli altri compressori a vite.
Il compressore integrato si adatta perfettamente ai diversi requisiti di carico di un centro dati, grazie alla possibilità di controllarne la capacità, ottenendo eccezionali livelli di efficienza a carico parziale e bassi valori di PUE (Power Usage Effectiveness), oltre a costi operativi ridotti. Oltre a ciò, il VFD e il filtro attivo a basse armoniche integrato sono entrambi raffreddati a refrigerante, per migliorare ulteriormente l'affidabilità, in particolare in applicazioni con condizioni ambientali estreme, nelle quali i tradizionali VFD raffreddati ad aria non costituirebbero l'opzione migliore.
Unità di distribuzione del refrigerante (CDU)
Raffreddamento di precisione nel cuore del centro dati
Scopri l'unità di distribuzione Daikin, progettata per centri dati ad alta densità e ambienti IA: porta il refrigerante direttamente ai processori, a valori di temperatura e pressione ottimali. Disponibile in tre taglie, da 400 kW a 2.000 kW, con capacità di oltre 10 MW quando vengono raggruppate più unità su uno singolo skid.
Caratteristiche principali
- Raffreddamento a liquido direct-to-chip: rimuove il calore direttamente alla fonte, con un'efficacia nettamente superiore rispetto al raffreddamento ad aria, ideale per carichi di lavoro IA e HPC ad alta densità.
- Disponibile in tre capacità: con dimensioni da 400 kW, 1.000 kW e 2,000 kW, espandibile fino a oltre 10 MW quando si raggruppano più unità su uno skid personalizzabile.
- Unità progettate per la massima continuità operativa: la ridondanza delle pompe, i componenti sostituibili a caldo e un ATS (Automatic Transfer Switch) integrato ne garantiscono il funzionamento continuo.
- Bassa temperatura di avvicinamento: con un ATD (Approach Temperature Difference) di soli 2K, il refrigerante erogato al server è molto vicino alla temperatura dell'acqua della struttura, massimizzando così l'efficienza.
- Controllo avanzato della qualità del fluido refrigerante: il filtro in acciaio inox con grado di filtrazione fino a 25 µm sul lato TCS (Technology Cooling System) protegge i componenti sensibili dei server dalla contaminazione.
- Installazione flessibile: grazie al design compatto, l'unità può essere installata sia tra rack che alla fine di un corridoio o in un corridoio tecnico, adattandosi a qualsiasi configurazione del centro dati senza richiedere modifiche importanti all'infrastruttura.

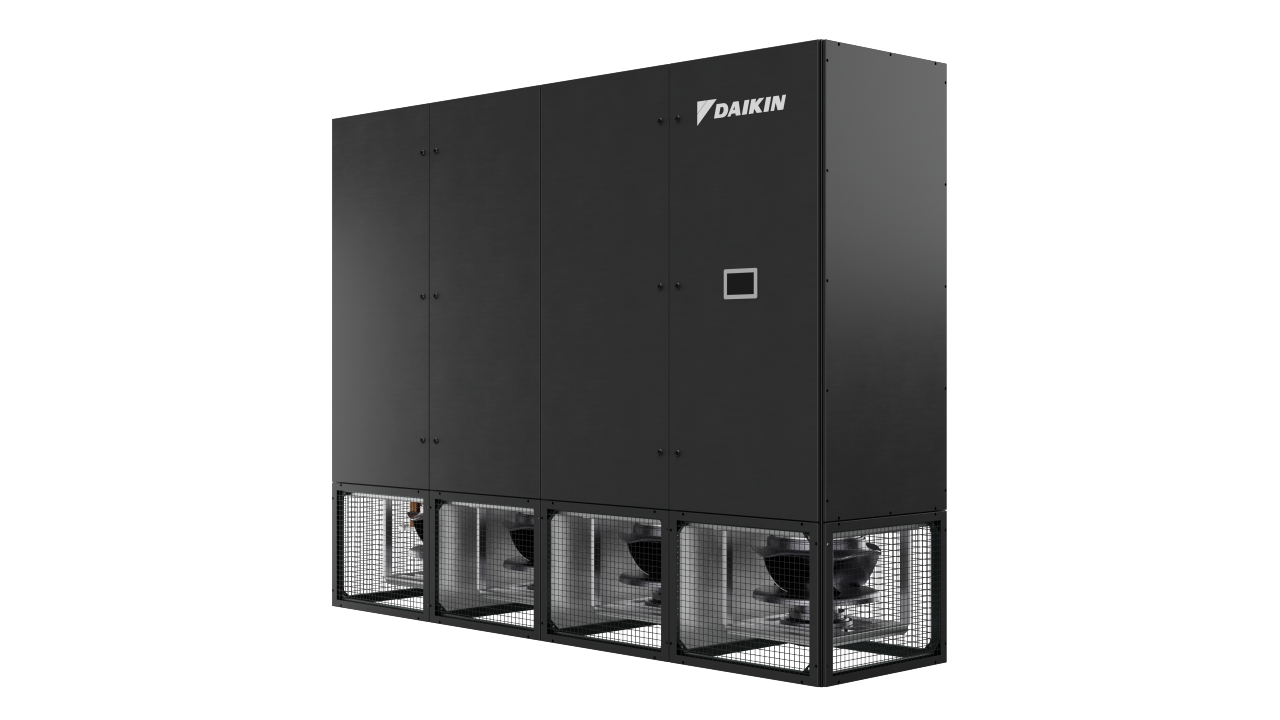

Unità CRAH Pro-C
Unità Pro-C: una soluzione di gestione termica di alto livello con prestazioni certificate da terzi
L'unità Pro-C è caratterizzata da alti livelli di efficienza e prestazioni, risultato di una combinazione di soluzioni ingegneristiche avanzate. Tra queste figurano scambiatori di calore ad acqua refrigerata ottimizzati, ventilatori a commutazione elettronica di nuova generazione, valvole di controllo indipendenti dalla pressione e filtri attivi per armoniche, tutti progettati per massimizzare le prestazioni e l’affidabilità del sistema.
Con un ampio intervallo di capacità di raffreddamento da 30 kW a 250 kW e un’architettura modulare adattabile, l’unità Pro-C è in grado di soddisfare una vasta gamma di requisiti progettuali. Il design flessibile consente l’integrazione con numerosi accessori compatibili, rendendola adatta a diverse esigenze di installazione e a richieste impiantistiche in continua evoluzione.
Inoltre, strategie di controllo sofisticate, soluzioni di automazione intelligente e commutatori automatici di trasferimento garantiscono la massima affidabilità operativa ed efficienza. Queste tecnologie consentono di mantenere prestazioni continue, proteggendo al contempo il sistema da eventuali interruzioni di alimentazione.
Caratteristiche dell'unità Pro-C
1. Flessibilità: Il design modulare si adatta a ogni esigenza del centro dati, con configurazioni disponibili sia per pavimenti rigidi che sopraelevati. Ottimizza l’efficienza energetica recuperando il calore dall’aria espulsa.
2. Scambiatore di calore ottimizzato: Il funzionamento efficiente a carico parziale privilegia lo scambio di calore sensibile, evitando la formazione di condensa e adattandosi a refrigeratori dotati di free cooling, per una maggiore efficienza.
3. Ventilatore a commutazione elettronica con PFC: I motori brushless in CC si adattano dinamicamente al fabbisogno di raffreddamento, riducendo i consumi energetici e migliorando l’efficienza grazie alla correzione attiva del fattore di potenza.
4. Valvole a controllo indipendente dalla pressione: Assicurano un flusso d’acqua stabile e un miglior controllo della temperatura, riducendo i costi di esercizio e aumentando l’efficienza del sistema.
5. Strategie di controllo avanzate: I sistemi di controllo Daikin ottimizzano le prestazioni, assicurano la ridondanza e si adattano alle tendenze in evoluzione, assicurando un funzionamento affidabile.
6. Protezione delle apparecchiature: Gli interruttori automatici di trasferimento e i supercondensatori garantiscono la continuità operativa in caso di interruzioni di corrente, attivando rapidamente i ventilatori.

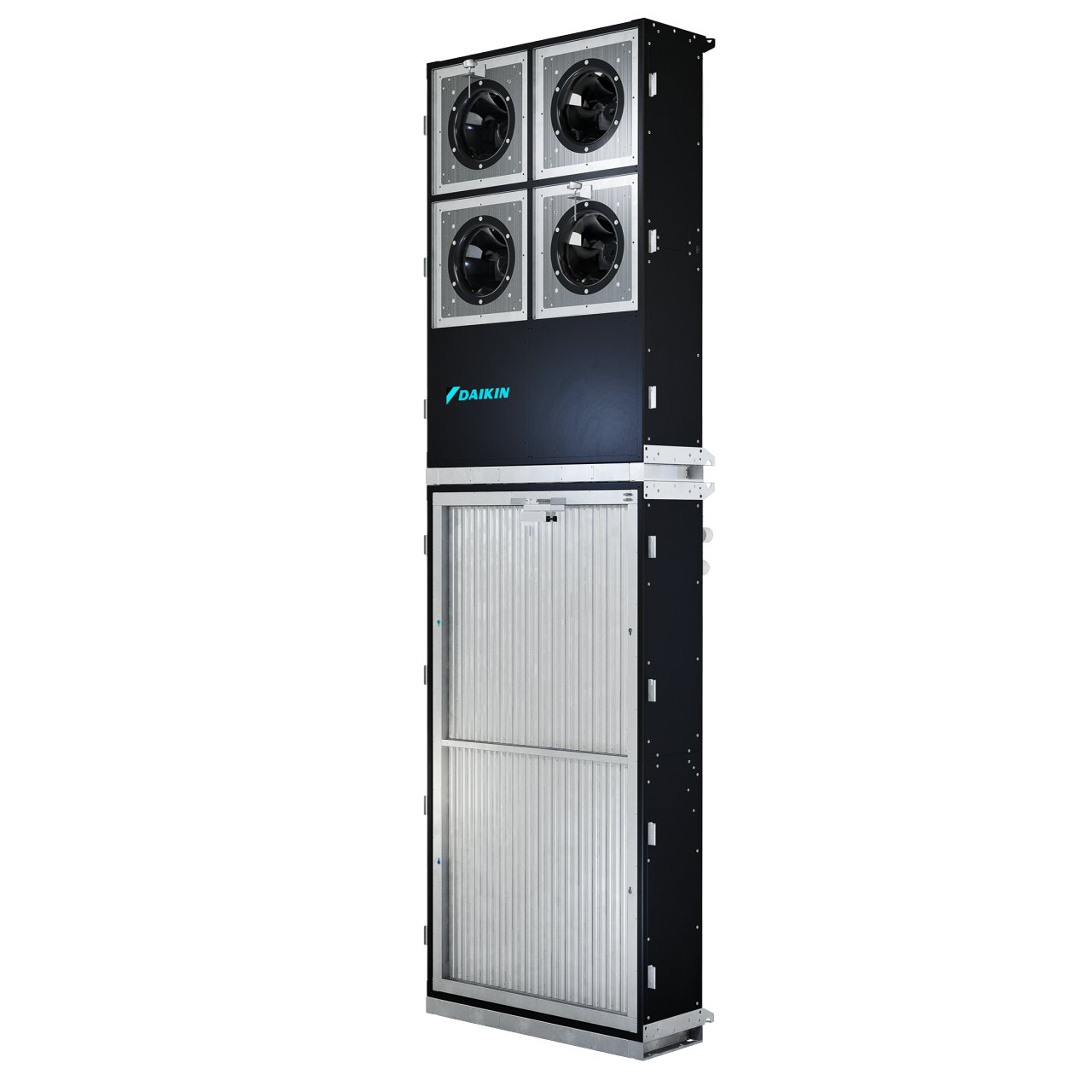

Pro-W Slim
Scopri Pro-W Slim. La nostra unità CRAH (Computer Room Air Handling) specifica per centri dati, progettata per esigenze di grandi dimensioni e hyperscale, con batteria ad acqua refrigerata, comandi avanzati per la gestione in tempo reale della potenza e della capacità di raffreddamento fino a 500 kW.
Massima capacità di raffreddamento, minimo ingombro, zero compromessi in termini di efficienza.
In un centro dati, ogni metro quadrato è prezioso. Le tradizionali unità di raffreddamento ad aria sono efficaci, tuttavia richiedono molto spazio: occupando superfici che potrebbero essere destinate a rack IT e quindi generare valore. Pro-W Slim è stata progettata proprio per rispondere a questa esigenza. Con una profondità di soli 670 mm, offre l'ingombro a pavimento più ridotto della sua categoria, pur garantendo una capacità di raffreddamento fino a 152 kW.
L'unità aspira l'aria calda dal corridoio caldo (hot aisle), la fa passare attraverso una batteria ad acqua refrigerata, quindi reimmette l'aria raffreddata nel corridoio freddo (cold aisle). Un principio consolidato del raffreddamento ad aria, ulteriormente ottimizzato da un'architettura fan wall, che consente di raggiungere l'eccezionale efficienza energetica (EER fino a 26). Fornita precollaudata e pronta all'uso, l'unità sfrutta un design modulare a sezioni che ne semplifica il trasporto anche attraverso aperture dell'edificio di dimensioni ridotte. L'installazione è rapida e la ridondanza integrata assicura la continuità operativa anche in caso di manutenzione a un componente.
Campo di raffreddamento
100–152 kW
Dimensioni 10 e 15
Max. EER
26
Dimensione 15
Profondità
670 mm
Entrambe le dimensioni
Portata d'aria max.
39.200 m³/h
Dimensione 15
Caratteristiche principali
- Ingombro a pavimento tra i più ridotti della sua categoria
- Design modulare a sezioni, per agevolare il trasporto attraverso aperture di dimensioni ridotte
- Sistema di controllo sviluppato internamente, per assicurare una regolazione precisa della temperatura
- Compatibile con ambienti raffreddati ad aria e sistemi di raffreddamento ibridi
Entrata acqua: 20°C · Uscita acqua: 28°C · Entrata aria: 36°C · Installazione su pavimento rigido
- Plug-and-play: pretestata prima della spedizione
- Ridondanza integrata per assicurare il funzionamento continuo
- Riduzione dei costi di costruzione dell’edificio
- Costi di esercizio ridotti lungo l'intero ciclo di vita
Intelligent Data Centre Manager
Il sistema iDCM integrato di Daikin ridefinisce la gestione dei centri dati, richiedendo il 40% di sensori in meno rispetto ai sistemi di controllo esterni tradizionali e sfruttando direttamente tutti i dati provenienti dai sensori e dai controller integrati nelle unità.
In grado di gestire fino a 20 refrigeratori, tra cui pompe e unità in modalità free cooling, l’iDCM garantisce tutte le funzionalità di controllo centralizzato richieste da impianti di grandi dimensioni. Le cinque configurazioni disponibili permettono un dimensionamento flessibile, consentendo di adattare il sistema alle diverse necessità di installazione.
Grazie ad algoritmi di machine learning, il sistema ottimizza continuamente il funzionamento, massimizzando il risparmio energetico. Ciò lo rende pienamente compatibile con i centri dati TIER III e configurabile per soddisfare i requisiti richiesti dal TIER IV.
Caratteristiche principali di Intelligent Data Center Manager
1. Soluzione completa: controlla fino a 20 unità in modo affidabile, grazie ad algoritmi avanzati di apprendimento automatico per assicurare il funzionamento ottimale dei refrigeratori e il risparmio energetico.
2. Compatibilità con il layout della struttura: Integra diversi dispositivi e include assistenza completa per i clienti, garantendo flessibilità e soluzioni su misura per i diversi progetti.
3. Integrazione di sistema completa: Il sistema di controllo prodotto internamente da Daikin massimizza l'efficienza integrando la logica delle unità, migliorando l'affidabilità e il controllo stabile della temperatura.
4. Sequenze di funzionamento intelligenti: utilizza l'apprendimento automatico per ottimizzare le combinazioni di unità, in modo da ridurre i consumi e adattarsi alle variazioni del carico.
5. Funzionamento ottimizzato grazie all'IA: monitora i parametri dell'unità per dare priorità alle macchine più efficienti, riducendo i tempi di fermo e prolungando la vita utile delle apparecchiature.
6. Modalità di funzionamento ottimizzate: garantisce un'elevata efficienza sia nella modalità standard che in free cooling, adeguandosi alle condizioni, in tempo reale e in modo dinamico.
7. Controllo economicamente vantaggioso: riduce i costi di installazione e di manutenzione grazie al monitoraggio integrato delle prestazioni e al minor numero di sensori, aumentando così il valore complessivo.
8. Soluzione espandibile: iDCM è disponibile in 5 diverse dimensioni in grado di gestire da 4 a 20 unità e si configura come un sistema di controllo economico e adattabile a qualsiasi centro dati.
Servizi post-vendita di prim'ordine
Ovunque si trovi il centro dati, ci siamo anche noi. Con una rete di assistenza e di partner a livello mondiale, più di 13,000 dipendenti in Europa, le risorse sono più che sufficienti per coprire ogni esigenza.
Daikin on Site - i nostri servizi su piattaforma cloud per assicurare elevati livelli di stabilità e prestazioni del sistema
Daikin on Site è un sistema di monitoraggio e controllo remoto basato sul cloud che fornisce dati in tempo reale 24 ore al giorno, 7 giorni la settimana, monitorando le attività degli impianti di raffreddamento e la loro corretta funzionalità. Fornisce inoltre rapporti periodici per condurre analisi approfondite dell'impianto, analisi dei consumi energetici e manutenzione intelligente. Il servizio, in continua evoluzione, consente ai proprietari degli impianti di mantenere alti livelli di efficienza del sistema, adottando misure preventive ed evitando costi aggiuntivi associati a guasti e tempi di fermo.
6 punti di forza di Daikin
1. Piano di manutenzione preventiva: affidabilità nel tempo grazie al piano dettagliato basato sui 55 anni di esperienza Daikin con i refrigeratori, che copre tutte le attività sul campo e i controlli dei componenti.
2. Garanzia estesa: la garanzia standard di un anno può essere estesa fino a quattro anni aggiuntivi, offrendo maggiore sicurezza e tranquillità per i clienti.
3. Disponibilità del servizio globale: con uffici commerciali in oltre 170 Paesi, Daikin assicura la disponibilità di assistenza ed esperienza sempre, ovunque e su misura per i protocolli dei clienti
4. Gestione dei ricambi: fornitura tempestiva e qualificata di ricambi, con la possibilità di gestire le scorte direttamente presso il sito del cliente per semplificare le attività di manutenzione.
5. Servizi di manutenzione completi: servizi di manutenzione preventiva e correttiva, soluzioni di retrofit e programmi di upgrade per estendere la vita delle apparecchiature, ottimizzare le prestazioni e garantire un’affidabilità continua nel tempo.
6. Daikin on Site (DoS): il servizio di monitoraggio a distanza basato su cloud offre analisi in tempo reale, reporting e manutenzione intelligente, per prevenire in modo proattivo i guasti e ridurre al minimo i costi associati.
Soluzioni di noleggio
Daikin Rental offre refrigeratori, pompe di calore, unità di trattamento dell'aria per rispondere a esigenze di raffreddamento temporanee, assicurando al contempo spese in conto capitale ridotte e ottimizzando i costi di gestione. Il team Daikin Rental è disponibile 24/7 per rispondere a qualsiasi situazione.
Fluttuazioni del carico di raffreddamento
Espansione di un impianto
Durante i lavori per l'espansione di impianti sussiste spesso la necessità di testare e mettere a punto macchinari, tuttavia non sempre è richiesto un carico di lavoro tale da giustificare l'acquisto di refrigeratori nuovi o di grandi dimensioni. In questi casi, una semplice soluzione a noleggio assicura la disponibilità del carico di raffreddamento necessario, con un'efficienza energetica ottimale, mentre viene finalizzato il nuovo impianto.
Supporto per picchi di carico e necessità stagionali
Quando la richiesta di raffreddamento di un impianto supera la capacità del sistema per via di temperature ambiente da record o di variazioni nel fabbisogno di freddo, è possibile utilizzare le soluzioni Daikin di raffreddamento temporaneo per aumentare la capacità di raffreddamento e risparmiare sulle spese in conto capitale.
Piano di emergenza in caso di rottura del refrigeratore
- Rapido ripristino delle condizioni operative
- Perdite finanziarie e tempi di fermo ridotti al minimo
- Massima tranquillità in caso di eventi imprevisti
- Sostituzione delle apparecchiature obsolete
- I nostri piani sono concepiti per gestire i rischi finanziari e garantire che le apparecchiature scelte siano della dimensione più adatta
Noleggio per emergenze
Le soluzioni di noleggio Daikin assicurano una risposta rapida in caso di guasti delle apparecchiature. Il nostro team di esperti è al tuo fianco per assisterti in ogni momento.
Raffreddamento di emergenza
Una soluzione di raffreddamento temporanea viene utilizzata come supporto per processi di raffreddamento critici o quando la ridondanza dei sistemi risulta ridotta.
