Quanto spazio è necessario per installare una pompa di calore ad aria?

Come funzionano le pompe di calore ad aria

La tecnologia delle pompe di calore ad aria estrae energia termica dall'aria esterna, anche quando le temperature sono inferiori allo zero. Il sistema aspira l'aria attraverso la parte posteriore e i lati dell'unità esterna, la elabora in un ciclo di refrigerazione per catturare il calore e quindi espelle l'aria raffrescata dalla parte anteriore.

Il sistema è composto da tre elementi chiave:

• Una pompa di calore esterna, collocata all’aria aperta
• Un serbatoio per l'acqua calda sanitaria interno, che richiede in genere circa un metro quadrato di spazio libero a terra
• In alcuni casi, un serbatoio inerziale che immagazzina acqua calda aggiuntiva per ridurre i cicli di breve durata

Le pompe di calore moderne sono sempre più spesso integrate nelle nuove costruzioni, mentre gli interventi di retrofit rimangono un’alternativa valida per le abitazioni esistenti dotate di spazio sufficiente all’esterno.

Requisiti minimi di spazio esterno

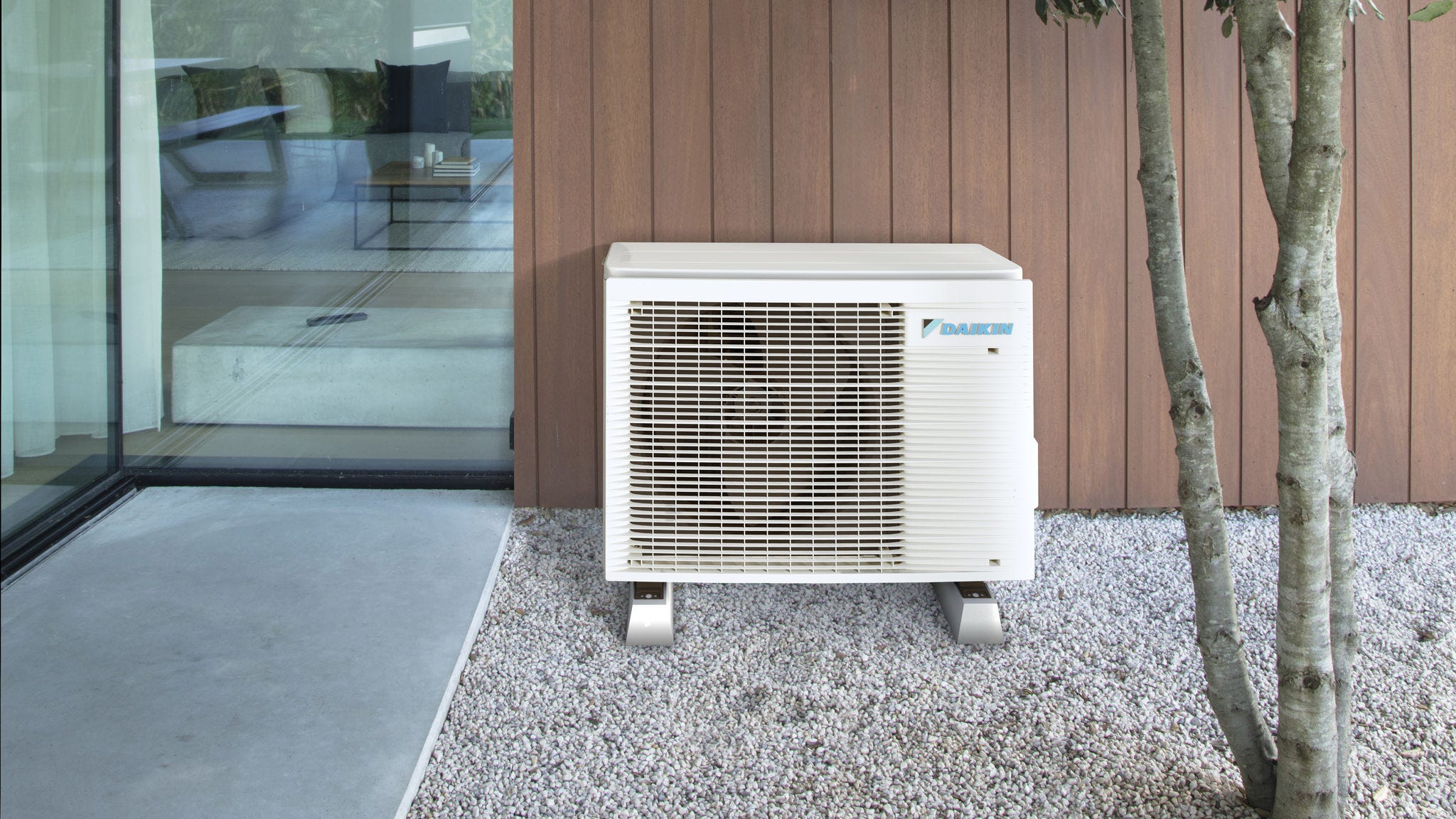

L'unità esterna della pompa di calore ad aria richiede un posizionamento accurato con specifiche zone di rispetto. Occorre garantire almeno un metro di spazio libero attorno all'unità per consentire una corretta circolazione dell'aria. Questo è particolarmente importante nella parte frontale, dove l'unità espelle l'aria raffrescata.

Requisiti principali:

• Almeno un metro di spazio libero davanti all'unità
• Almeno un metro su entrambi i lati per un flusso d'aria efficace
• Spazio adeguato sul retro dell’unità per l’aspirazione dell’aria
• Evitare il posizionamento vicino agli angoli dell’edificio o in spazi chiusi.

L’installazione in prossimità di angoli dovrebbe essere evitata perché l’aria espulsa può rimbalzare sulle pareti e ricircolare, riducendo la temperatura dell’aria in ingresso e compromettendo l’efficienza del sistema.

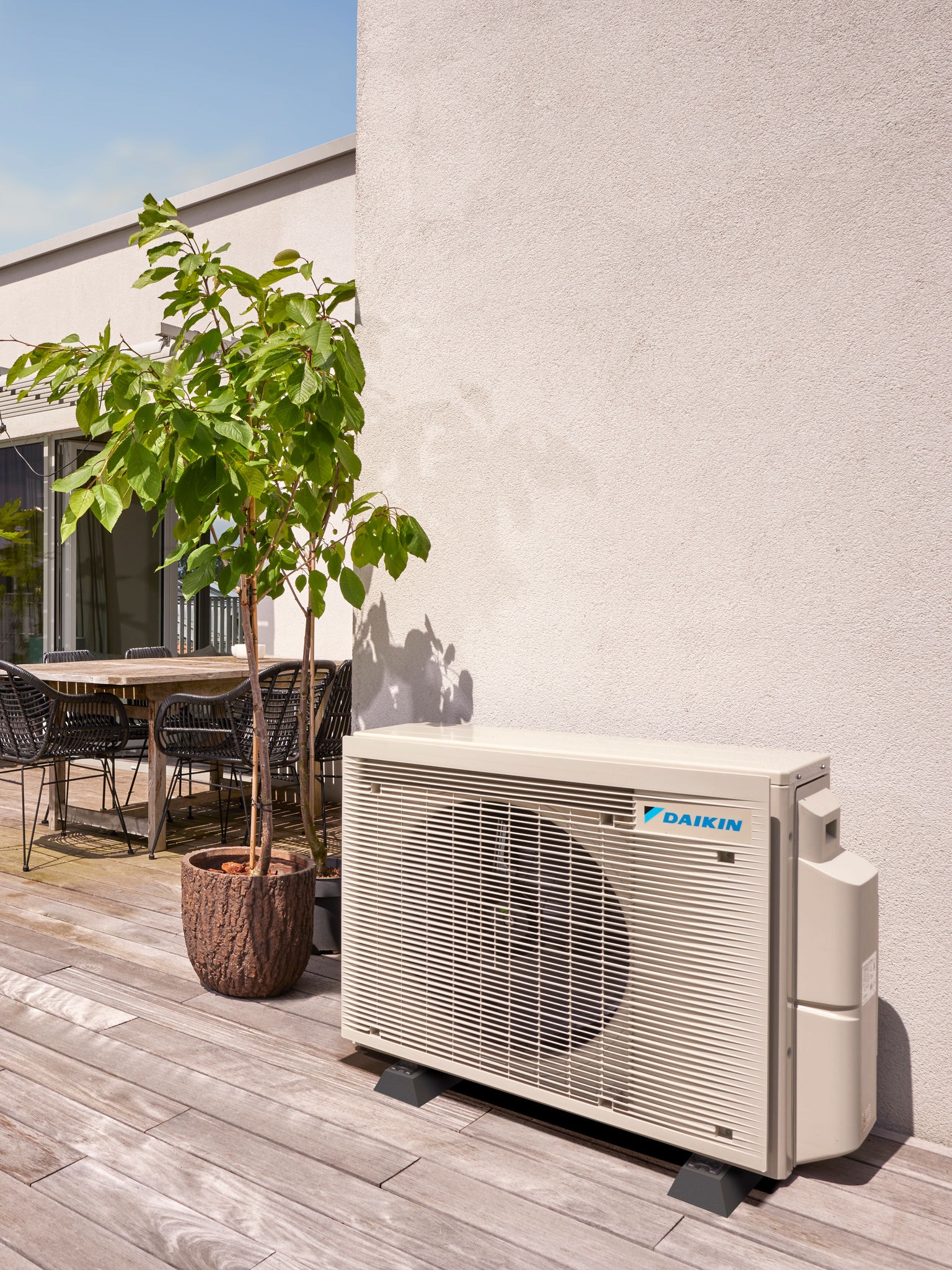

La base deve essere piana, solida e resistente alle vibrazioni, ad esempio una lastra di cemento o una staffa a parete rinforzata. La maggior parte dei giardini, vialetti o passaggi laterali è adatta. Una collocazione in ombra può offrire qualche vantaggio, ma non è essenziale.

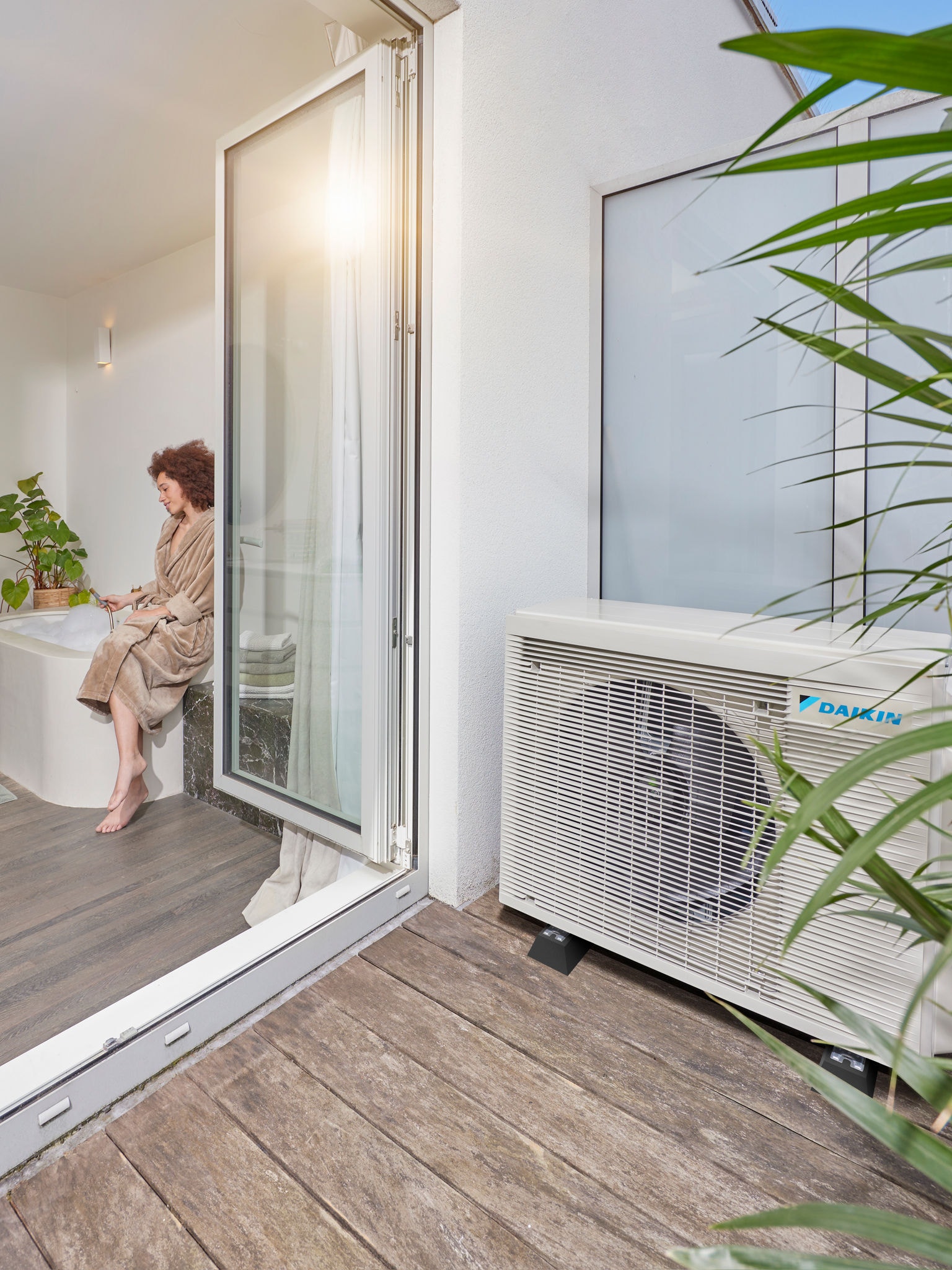

Le moderne unità Daikin sono progettate per un funzionamento silenzioso; tuttavia, per minimizzare il rumore percepito, è bene collocare l’unità esterna lontano dalle finestre delle camere da letto e dal confine con la proprietà dei vicini.

Considerazioni sugli spazi interni

Il serbatoio dell'acqua calda sanitaria è il componente interno principale e in genere:

• Misura circa due metri in altezza
• Ha un ingombro a terra di circa 80 x 80 cm

Tali misure consentono di inserirlo in un armadio tecnico o uno sgombraroba di dimensioni standard.

Capacità tipiche:

• 180–250 litri per nuclei familiari medi
• Volumi maggiori per le abitazioni con elevata richiesta di acqua calda
• Modelli compatti disponibili per le case con limiti di spazio

Per chi desidera aggiornare l’impianto sostituendo una caldaia combinata, si tratta di una differenza importante: sarà infatti necessario prevedere più spazio per l’accumulo. In questo caso, pianifica accuratamente dove installare il serbatoio aggiuntivo. Il serbatoio dell'acqua calda sanitaria dovrebbe essere posizionato possibilmente al piano terra o al primo piano, il più vicino possibile all'unità esterna, per massimizzare l'efficienza. Se il serbatoio dell’acqua calda è già presente, in genere occorre sostituirlo con un modello compatibile con la pompa di calore.

Sebbene i serbatoi possano essere installati in garage o mansarde, queste posizioni possono ridurre l’efficienza del sistema, poiché le temperature più basse richiedono maggiore energia.

I requisiti di spazio in breve

Sistemi monoblocco vs. sistemi split: qual è la differenza?

Comprendere la differenza tra sistemi monoblocco e split aiuta a scegliere la configurazione più adatta allo spazio disponibile e alle esigenze di installazione.

Sistemi monoblocco:

I sistemi monoblocco integrano tutti i componenti idraulici nell’unità esterna, eliminando la necessità di una hydrobox interna separata e semplificando i requisiti interni.

Vantaggi principali:

• Unità esterna autonoma
• Requisiti minimi di spazio interno
• Installazione più semplice
• Collegamento diretto all'impianto di riscaldamento tramite tubazioni coibentate

Sistemi split:

I sistemi split suddividono i componenti tra unità esterna e unità interna. La hydrobox interna di solito misura circa 0,7 m (altezza) × 0,3 m (profondità) × 0,4 m (larghezza), più o meno lo stesso ingombro di una caldaia a gas tradizionale.

Questa configurazione:

• Richiede spazio interno aggiuntivo
• Può offrire maggiore flessibilità di installazione, a seconda della disposizione dell'abitazione

Nelle case in cui lo spazio interno è limitato, i sistemi monoblocco rappresentano spesso la soluzione più pratica, poiché richiedono spazio solo per il serbatoio dell’acqua calda sanitaria e non necessitano di ulteriori componenti interni.

Come scegliere dimensioni e capacità della pompa di calore

Il dimensionamento della pompa di calore richiede un calcolo preciso basato su molteplici fattori specifici dell’abitazione. La corretta dimensione del sistema dipende da una valutazione dettagliata di:

• Dimensioni dell’immobile
• Qualità della coibentazione
• Livelli di dispersione del calore
• Fabbisogno di acqua calda sanitaria previsto

Specifiche tipiche del sistema:

• Unità esterne: 1-1,5 metri di altezza, 0,5-1 metro di larghezza
• Gamma di capacità: potenza da 5kW a 16kW
• Nelle abitazioni più grandi serviranno unità nella fascia di capacità maggiore

Nelle proprietà con un buon livello di isolamento e costruite secondo gli standard moderni di solito servono sistemi più compatti. Questo riduce sia l'ingombro dell'attrezzatura che i costi di installazione. Ogni kilowatt di capacità aggiuntiva comporta in genere dimensioni leggermente maggiori dell’apparecchiatura e, di conseguenza, più spazio.

Gli installatori professionali effettuano calcoli accurati delle dispersioni stanza per stanza, tenendo in considerazione dimensione delle finestre, caratteristiche delle pareti, isolamento del tetto e uso previsto. Questa valutazione tecnica assicura che il sistema selezionato sia in grado di bilanciare le prestazioni di riscaldamento con lo spazio di installazione disponibile, evitando sistemi sottodimensionati che faticano a riscaldare la casa o sistemi sovradimensionati che funzionano in modo inefficiente e sprecano energia.

Spazi per l’accesso e la manutenzione

Garantire un adeguato spazio di accesso attorno alla pompa di calore è fondamentale per mantenere prestazioni ottimali nel lungo periodo e ridurre i costi di manutenzione. Gli installatori e i tecnici devono poter intervenire senza ostacoli sia sui componenti esterni sia su quelli interni.

Requisiti di accesso per la manutenzione:

• Almeno 300 mm di spazio accessibile su più lati dell’unità esterna
• Accesso libero ai componenti interni, compresi il serbatoio dell'acqua calda e i comandi
• Percorsi sgombri per le tubazioni del refrigerante e dell'acqua

Questo spazio consente ai tecnici di accedere ai pannelli, controllare i livelli di refrigerante, pulire le batterie e rimuovere eventuali detriti senza impedimenti. Anche i componenti interni devono essere accessibili per le attività di manutenzione essenziali, come il lavaggio, lo scarico della condensa e gli interventi sull’impianto elettrico.

Un accesso corretto permette a proprietari e tecnici di monitorare le prestazioni, verificare l’assenza di perdite e controllare il funzionamento durante le ispezioni periodiche. Pianificare gli spazi di accesso già in fase iniziale contribuisce a ridurre i costi di manutenzione, a evitare disagi e a garantire che il sistema funzioni in modo efficiente per tutta la sua vita utile.

Gestione del rumore e del flusso d'aria

Le pompe di calore ad aria moderne sono progettate per funzionare in modo silenzioso, ma il luogo di installazione gioca ancora un ruolo fondamentale sia per il controllo del rumore, sia per l'efficienza del sistema. Le unità di Daikin più recenti sono dotate di una tecnologia avanzata per la riduzione del rumore, ma occorre comunque studiarne accuratamente il posizionamento.

Linee guida per un posizionamento ottimale:

• Evita di collocare l’unità esterna direttamente sotto le finestre della camera da letto
• Mantieni una distanza dai muri confinanti comuni
• Assicura un flusso d'aria libero e non ostruito su tutti i lati
• Posiziona l’unità lontano da angoli chiusi o spazi ristretti

L'unità richiede un flusso d'aria libero da ostacoli per massimizzare l'efficienza di cattura del calore e la durata del sistema. Una circolazione dell'aria limitata costringe l'unità a lavorare di più, riducendo potenzialmente il suo coefficiente di prestazione stagionale (SCOP) e aumentando i costi di esercizio.

La pompa di calore aspira l'aria dalla parte posteriore e dai lati prima di espellerla dalla parte anteriore, per cui il retro dell’unità è particolarmente importante per un funzionamento ottimale. Per avere prestazioni costanti in tutte le condizioni climatiche, è bene installare la pompa di calore lontano da grandi cespugli, recinzioni o altre ostruzioni che potrebbero limitare il flusso d'aria.

Soluzioni salvaspazio e consigli per l’installazione

Nelle abitazioni che hanno uno spazio esterno limitato è comunque possibile installare una pompa di calore ad aria, grazie ad alcuni accorgimenti progettuali. Per le case a schiera di dimensioni ridotte o le case con piccoli giardini, gli installatori possono consigliare soluzioni compatte o flessibili, come i serbatoi dell’acqua calda sanitaria ultracompatti, che mantengono la piena funzionalità occupando meno spazio.

Opzioni salvaspazio:

• Unità montata a parete (se lo spazio a terra è limitato)
• Modelli compatti con ingombri ridotti
• Serbatoi per acqua calda sanitaria ultracompatti
• Uso strategico di ripostigli o armadi tecnici esistenti

Lo spazio disponibile negli armadi esistenti può essere ottimizzato posizionando con cura il serbatoio dell’acqua calda sanitaria e le apparecchiature di controllo, considerando un ingombro standard di circa 80 x 80 cm. I locali tecnici rappresentano una collocazione ideale per i componenti interni: facilmente accessibili, ma discreti e lontani dagli ambienti principali della casa.

Vani laterali, passaggi stretti e piccoli giardini risultano spesso adatti per l’installazione dell’unità esterna. Finché viene mantenuta una distanza minima di 1 metro, anche gli spazi molto contenuti possono funzionare adeguatamente.

Conformità e normative locali

Gli impianti a pompa di calore devono essere conformi alle normative urbanistiche e alle regole in materia di edilizia libera, che variano a seconda del tipo di proprietà e del paese. In molti casi, l’installazione di una pompa di calore ad aria rientra negli interventi di edilizia libera, quindi per la maggior parte delle installazioni residenziali non serve un apposito permesso. Tuttavia, devono essere rispettate condizioni specifiche riguardanti i livelli di rumore e le distanze dai confini.

Considerazioni normative:

• Distanze minime da muri confinanti e finestre
• Limiti massimi di rumore ai confini della proprietà
• Restrizioni aggiuntive per edifici vincolati o in aree protette
• Notifica agli enti preposti in caso di interventi idraulici ed elettrici importanti

Gli installatori professionisti valutano questi requisiti durante il sopralluogo iniziale, assicurandosi che la soluzione proposta sia conforme a tutte le normative vigenti.

Quando la consulenza tecnica avviene già nelle prime fasi progettuali, eventuali criticità normative possono essere identificate e risolte prima di scegliere l’attrezzatura o definire il posizionamento dell’unità. Comprendere questi requisiti fin dall’inizio evita modifiche costose, ritardi o interventi correttivi imposti dagli enti competenti a installazione completata.

Efficienza energetica e impatto della collocazione

Il modo in cui la pompa di calore viene posizionata influisce direttamente sulla sua efficienza energetica e sui costi di esercizio. I sistemi che beneficiano dello spazio adeguato e di un buon flusso d’aria operano con un coefficiente di prestazione stagionale ottimale, mentre i sistemi confinati in spazi troppo ristretti o mal posizionati avranno prestazioni inferiori.

Il legame tra spazio libero e prestazioni deriva dalla dinamica dei flussi d’aria. Un accesso all’aria limitato costringe il compressore a lavorare più intensamente, aumentando il consumo elettrico e riducendo il calore prodotto per ogni kW utilizzato. Quando l'aria fredda rimbalza dalle pareti vicine e ricircola, la temperatura media dell'aria in ingresso si abbassa, di conseguenza l'estrazione del calore è più dispendiosa.

Fattori chiave di efficienza:

• Spazio adeguato per il flusso d'aria
• Posizionamento strategico per ridurre al minimo le dispersioni di calore
• Progettazione professionale per massimizzare la durata del sistema
• Riduzione della manutenzione necessaria grazie a configurazioni accessibili

Anche il posizionamento dei componenti interni influisce sull'efficienza complessiva. Le installazioni ben progettate consentono di ridurre i costi di riscaldamento, di aumentare la durata del sistema e di mantenere prestazioni costanti nel tempo.

Conclusione: la pianificazione dello spazio influisce sulle prestazioni

Il successo nell'installazione di una pompa di calore ad aria dipende da un'attenta pianificazione degli spazi, in grado di bilanciare le esigenze delle apparecchiature con l'accessibilità e l'efficienza a lungo termine. I proprietari dovrebbero prevedere uno spazio libero di almeno un metro intorno all'unità esterna, oltre allo spazio per il serbatoio dell'acqua calda sanitaria all’interno dell’abitazione. Con un'installazione a prova di futuro si avranno costi più bassi a lungo termine, una manutenzione più semplice e migliori prestazioni complessive del sistema.

Punti chiave

• Le unità esterne richiedono almeno un metro di spazio libero per ottimizzare flusso d'aria ed efficienza
• I serbatoi dell'acqua calda sanitaria interni necessitano di circa 80 x 80 cm di spazio a terra e 2 m in altezza
• I sistemi monoblocco riducono i requisiti di spazio interno
• I sopralluoghi di tecnici professionisti garantiscono il corretto dimensionamento e la conformità normativa
• Una disposizione ben pianificata migliora l'efficienza, la durata e i costi di esercizio
